| उत्पत्ति के प्लेस: | झेजियांग, चीन |
|---|---|
| ब्रांड नाम: | Factory or OEM/ODM Services |
| प्रमाणन: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| मॉडल संख्या: | एसएनसीजी श्रृंखला |
| न्यूनतम आदेश मात्रा: | 10,000 इकाइयाँ |
| मूल्य: | factory direct supply |
| पैकेजिंग विवरण: | मानक पैकेजिंग (अनुरोध पर विशेष पैकेजिंग भी उपलब्ध है) |
| प्रसव के समय: | सामान्यतः 9-14 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 2,000,000 इकाइयाँ |

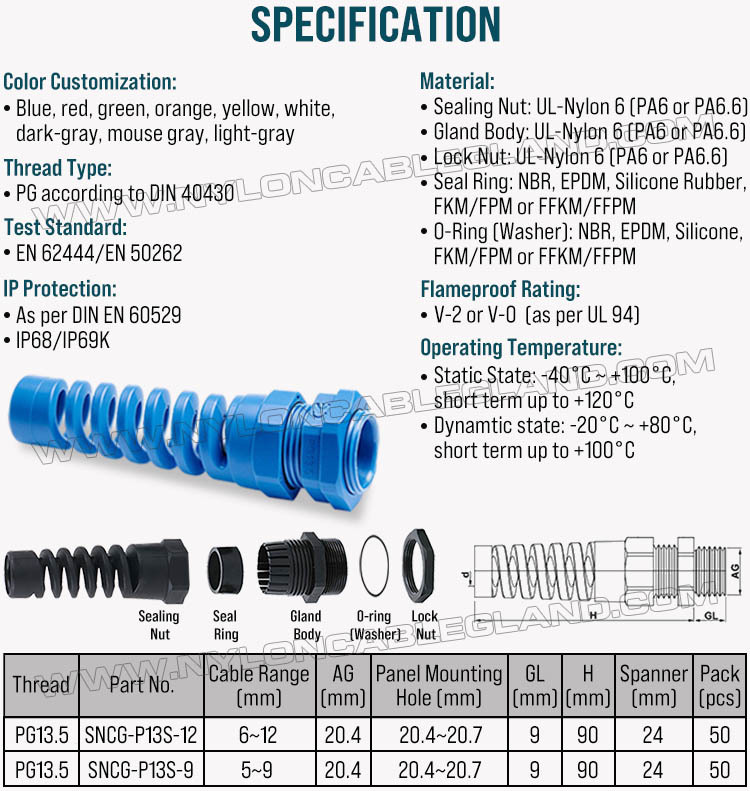

| सामग्री: | यूएल-प्रमाणित आयातित पॉलियामाइड 6 | ज्वलनशीलता: | V-2 रेटिंग (UL94 के अनुसार) |
|---|---|---|---|
| एक प्रकार का अंगूठी: | एनबीआर (ईपीडीएम, सिलिकॉन, एफकेएम/एफपीएम, एफएफकेएम/एफएफपीएम में भी उपलब्ध) | O-अंगूठी: | एनबीआर (ईपीडीएम, सिलिकॉन, एफकेएम/एफपीएम, एफएफकेएम/एफएफपीएम में भी उपलब्ध) |
| पीजी धागा: | DIN 40430 के अनुसार | परीक्षण मानक: | एन 62444 / एन 50262 |
| जलप्रपात: | IP68 / IP69K | विनिर्देश: | पीजी13.5 (केबल रेंज: 6-12 मिमी और 5-9 मिमी) |
| कीवर्ड: | रंगीन सर्पिल केबल ग्रंथियां, तनाव से राहत के साथ रंगीन केबल ग्रंथियां | समारोह: | दृश्य पहचान और केबल प्रबंधन |
| विवरण: | रंगीन तनाव राहत केबल ग्रंथि नायलॉन 6 (पॉलियामाइड 6 या पीए6), पीजी13.5, आईपी68/आईपी69के संस्करण | लोगो कस्टम: | उपलब्ध |
| आकार कस्टम: | उपलब्ध | रंग कस्टम: | उपलब्ध |
| ब्रांड कस्टम: | उपलब्ध | पैकेजिंग कस्टम: | उपलब्ध |
रंगीन सर्पिल नायलॉन केबल ग्रंथियां क्या हैं?
रंगीन सर्पिल नायलॉन केबल ग्रंथियां मुख्य रूप से इंजीनियरिंग नायलॉन 6 (पॉलीआमाइड 6) से बने एक प्रकार के केबल-प्रवेश और तनाव-रिलिफ डिवाइस हैं,केबल आउटलेट पर एक लचीला सर्पिल या घुमावदार अनुभाग के साथयह स्थापित किया जाता है जहां एक केबल एक विद्युत आवरण, जंक्शन बॉक्स, नियंत्रण कैबिनेट, मशीन आवास, या अन्य उपकरणों के माध्यम से गुजरता है।
ये सर्पिल केबल ग्रंथियां एक ही समय में दो कार्य करती हैंः
केबल सीलिंग और रिटेनसीलिंग रिंग केबल को पकड़ लेती है और धूल और पानी को आवरण में प्रवेश करने से रोकने में मदद करती है।
झुकने और तनाव संरक्षण- स्पाइरल पूंछ केबल के बाहर निकलने पर तेज झुकने और यांत्रिक तनाव को कम करते हुए, स्थिर ग्रंथि और केबल के बीच एक लचीला संक्रमण प्रदान करती है।
रंगीन सर्पिल केबल ग्रंथियों की क्या विशेषताएं हैं?

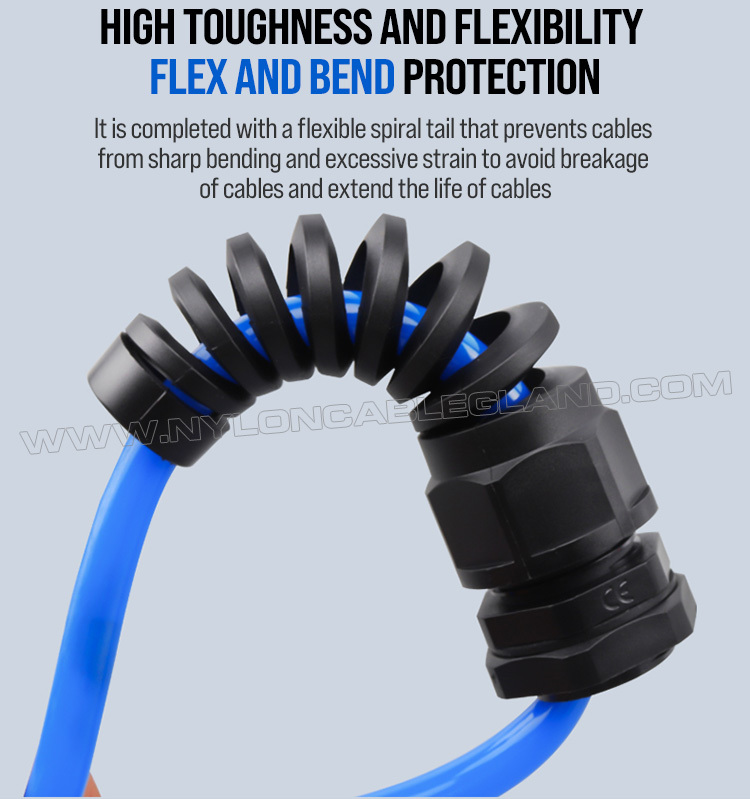

1. सर्पिल मोड़ सुरक्षा
यह इसकी विशिष्ट विशेषता है।
पारंपरिक सीधी केबल ग्रंथियां केबल को पकड़ती हैं और सील करती हैं, लेकिन केबल अभी भी केबल ग्रंथि के तुरंत बाहर अपेक्षाकृत तेज मोड़ बना सकती है। सर्पिल केबल ग्रंथियां एक लंबी,लचीला मोड़, केबल के एक बड़े खंड पर झुकने के तनाव को वितरित करने में मदद करता है।
इनका उद्देश्य कंडक्टर की थकान को कम करना, अत्यधिक झुकने से बचाना और अतिरिक्त लचीलापन और तनाव राहत प्रदान करना है।
यह विशेष रूप से निम्नलिखित के लिए उपयोगी हैः

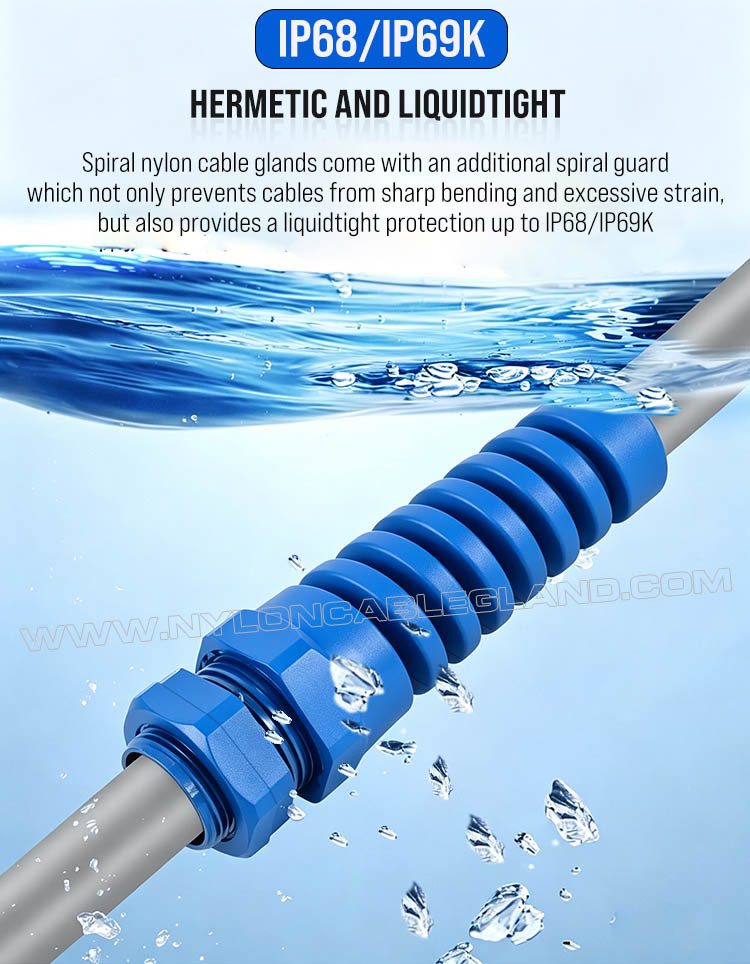

2. पानी और धूल सील
हमारे सर्पिल केबल ग्रंथियों IP68 / IP69K संरक्षण के साथ उपलब्ध हैं, वे धूल, पानी प्रतिरोधी, अच्छी सील प्रदर्शन, तरल पदार्थ के प्रवेश के खिलाफ अपने बिजली के बक्से की रक्षा कर रहे हैं।
3. हल्के निर्माण
नायलॉन 6 (पॉलीआमाइड 6) धातु केबल ग्रंथियों की तुलना में काफी हल्का है। यह तब उपयोगी हो सकता है जब उपकरण में कई केबल प्रविष्टियां हों या जब समग्र असेंबली वजन को कम किया जाए।
4. विद्युत इन्सुलेशन
धातु केबल ग्रंथियों के विपरीत, नायलॉन संस्करण विद्युत अछूता है।यह कई निम्न वोल्टेज विद्युत और इलेक्ट्रॉनिक प्रतिष्ठानों में फायदेमंद हो सकता है जहां विद्युत अलगाव और संक्षारण प्रतिरोध वांछनीय हैं.
5. संक्षारण प्रतिरोध
नायलॉन संस्करण स्टील संस्करण की तरह जंग नहीं करता है और कई नम वातावरण के लिए स्वाभाविक रूप से उपयुक्त है।और बाहरी मौसम विशेष नायलॉन फॉर्मूलेशन और सील सामग्री पर निर्भर करता है.
6. कंपन और आंदोलन प्रतिरोध
सर्पिल डिजाइन केबल के बाहर निकलने को कंपन और आंदोलन के कारण तनाव एकाग्रता के प्रति कम संवेदनशील बना सकता है। ये केबल ग्रंथियां चलती या लचीली केबलों और कंपन सुरक्षा के लिए हैं।

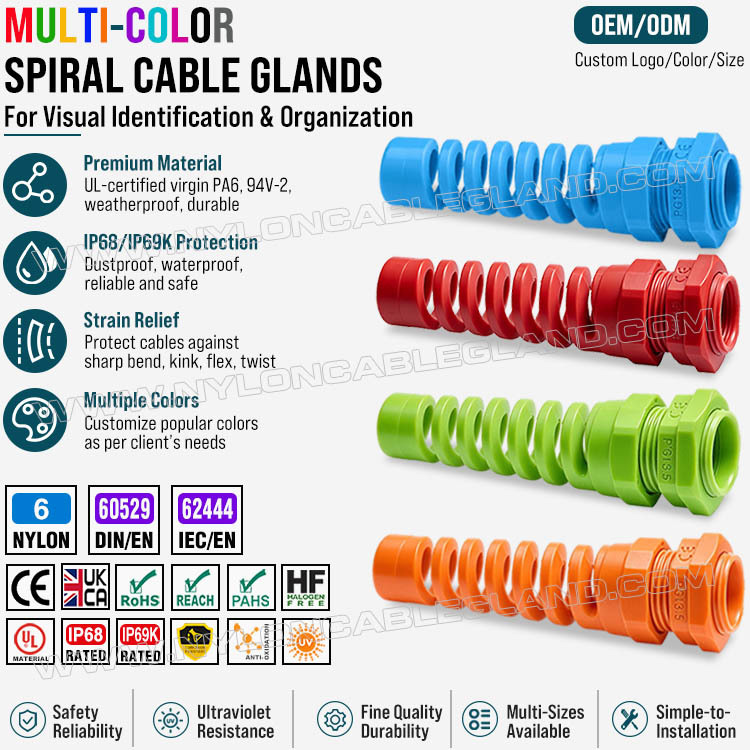

7. रंग अनुकूलन
रंग दृश्य और संगठनात्मक दोनों लाभ प्रदान कर सकते हैं।
हम काले और भूरे जैसे मानक रंग प्रदान करते हैं, जबकि अन्य रंग कस्टम-निर्मित किए जा सकते हैं। आरएएल रंग संदर्भ आमतौर पर संलग्नक और केबल-ग्लैंड रंगों को निर्दिष्ट करने के लिए उपयोग किए जाते हैं।
हम रंगीन सर्पिल नायलॉन केबल ग्रंथि का उपयोग क्यों करते हैं?
वास्तव में दो अलग-अलग कारण हैंः सर्पिल डिजाइन और रंग।
सर्पिल डिजाइनः केबल की रक्षा करें
मुख्य यांत्रिक कारण झुकने के तनाव को कम करना और तनाव राहत में सुधार करना है।
उदाहरण के लिए:
सर्पिल सुरक्षा के बिनाः
केबल → तेज झुकने बिंदु → उच्च स्थानीय तनाव → इन्सुलेशन/कोर थकान
सर्पिल सुरक्षा के साथ:
केबल → लचीला सर्पिल संक्रमण → वितरित झुकने → कम स्थानीय तनाव
यह विशेष रूप से उपयोगी हो सकता है जब तारों को खींचा, स्थानांतरित किया, हिलाना या बार-बार मोड़ा जाता है।
रंगः पहचान में सुधार
रंग आमतौर पर सील या यांत्रिक प्रदर्शन का कारण नहीं बनता। इसके बजाय, यह एक स्थापना को पहचानने, व्यवस्थित करने, निरीक्षण करने और बनाए रखने में आसान बना सकता है।
उदाहरण के लिए, एक परियोजना का उपयोग किया जा सकता हैः
| रंग | संभावित उपयोग |
|---|---|
| काला | सामान्य प्रयोजन के केबल |
| ग्रे | नियंत्रण-पैनल या सामान्य विद्युत वायरिंग |
| नीला | एक नामित केबल समूह |
| लाल | एक नामित सर्किट/सिस्टम |
| हरी | एक नामित केबल समूह |
| नारंगी | विशेष उपकरण या सर्किट पहचान |
| पीला | रखरखाव या प्रणाली की पहचान |
ये रंग असाइनमेंट परियोजना-विशिष्ट हैं जब तक कि कोई लागू मानक या संयंत्र विनिर्देश उन्हें परिभाषित नहीं करता है।स्वचालित रूप से एक विशेष विद्युत कार्य के रूप में व्याख्या नहीं की जानी चाहिए.
रंग का प्रयोग निम्न के लिए भी किया जा सकता हैः
रंगीन सर्पिल नायलॉन केबल ग्रंथियों का प्रयोग कहाँ किया जाता है?
वे विशेष रूप से उपयोगी हैं जहां केबल झुकने की सुरक्षा और दृश्य पहचान दोनों मूल्यवान हैं।
औद्योगिक स्वचालन
में प्रयोग किया जाता हैः
सर्पिल की पूंछ केबलों की सुरक्षा में मदद करती है जहां मशीनरी आंदोलन और कंपन पैदा करती है।
मशीनरी और उपकरण
आम तौर परः
रोबोटिक्स और गति प्रणालियाँ
वे केबल के बाहर निकलने पर उपयोगी हो सकते हैं जहां झुकना है, हालांकि उच्च चक्र रोबोटिक अनुप्रयोगों को गतिशील केबल विनिर्देशों पर सावधानीपूर्वक विचार करने की आवश्यकता होती है।
विद्युत और नियंत्रण पैनल
केबल ग्रंथियां केबलों को कैबिनेट के प्रवेश द्वारों पर रखने और सील करने की सुविधा प्रदान करती हैं। विभिन्न रंगों से केबल समूहों की पहचान करना भी आसान हो सकता है।
बाहरी विद्युत उपकरण
संभावित अनुप्रयोगों में शामिल हैंः
वास्तविक उपयुक्तता यूवी प्रतिरोध, तापमान, आईपी रेटिंग और विशेष केबल-ग्लैंड सामग्री/सील संयोजन पर निर्भर करती है।
परिवहन और मोबाइल उपकरण
लचीली संरचना कंपन या केबल आंदोलन के संपर्क में आने वाले उपकरणों पर उपयोगी हो सकती है।
हैंडहेल्ड और पोर्टेबल उपकरण
हम विशेष रूप से हाथ में या पोर्टेबल उपकरणों के लिए सर्पिल केबल ग्रंथियों की पहचान उनके अतिरिक्त लचीलेपन और तनाव राहत के कारण करते हैं।
निष्कर्ष
रंगीन सर्पिल नायलॉन केबल ग्रंथियों में पारंपरिक नायलॉन केबल ग्रंथियों के कार्यों को एक विस्तारित सर्पिल बेंड-सुरक्षा पूंछ के साथ जोड़ा गया है। इसका मुख्य तकनीकी उद्देश्य सीलिंग प्रदान करना है,केबल प्रतिधारण, तनाव राहत, और झुकने से संबंधित केबल क्षति के खिलाफ बेहतर सुरक्षा। वाणिज्यिक उदाहरण PA6 या PA6.6 का उपयोग करते हैं और IP68 रेटिंग के साथ उपलब्ध हैं, विभिन्न धागा प्रणाली,और विभिन्न केबल क्लैंपिंग रेंज.
रंग मुख्य रूप से पहचान, संगठन, अनुकूलन और उपस्थिति की विशेषता है, जबकि सर्पिल संरचना मुख्य कार्यात्मक अंतर है।
औद्योगिक स्वचालन, मशीनरी, नियंत्रण कैबिनेट, आउटडोर विद्युत उपकरण, पोर्टेबल उपकरण और ऐसे अनुप्रयोगों के लिए जहां केबलों को घेरने के करीब घुमाया जाता है,इस प्रकार के केबल ग्रंथि केबल सुरक्षा का एक व्यावहारिक संयोजन प्रदान कर सकते हैं, सील, लचीलापन, हल्के निर्माण और दृश्य पहचान।
